徠卡iCB70全站儀結合徠卡CAD在竣工測量中的應用
一、竣工測量的需求
竣工測量是指各種工程建設竣工、驗收時所進行的測繪工作。竣工測量的最終成果就是竣工總平面圖,它包括反映工程竣工時的地形現狀、地上與地下各種建筑物以及各類管線平面位置與高程的總現狀地形圖和各類專業圖等。竣工總平面圖是設計總平面圖在工程施工后實際情況的全面反映和工程驗收時重要依據,也是竣工后工程改建、擴建的重要基礎技術資料。
二、徠卡解決方案
1、徠卡iCB70全站儀+徠卡CAD竣工測量解決方案包括徠卡iCB70主機和徠卡CAD軟件,采用數字化的作業流程。
2、徠卡iCB70全站儀可以采用編碼方式,快速記錄所測點位的屬性信息,且可以邊測邊繪,外業測量完成后可以直接導出DXF格式文件。
3、徠卡CAD可以無縫導入徠卡iCB70導出的DXF格式文件,并根據徠卡iCB70保存的編碼屬性信息快速識別地物進行繪制,也支持從第三方模型庫導入模型進行三維繪制,因此徠卡iCB70全站儀結合徠卡CAD可以一站式快速完成竣工測量工作。

三、徠卡iCB70全站儀+徠卡CAD竣工測量解決方案實現流程

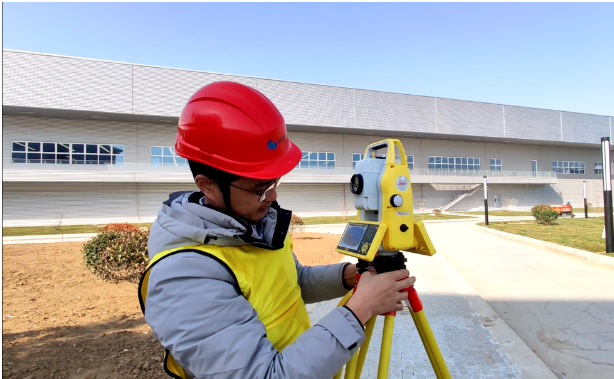

1、采用任意點設站方式,在施工現場最適合測量的位置進行設站。

2、測量碎部點并用對應的編碼進行標記,同時對線形地物直接在徠卡iCB70主機上進行繪制。

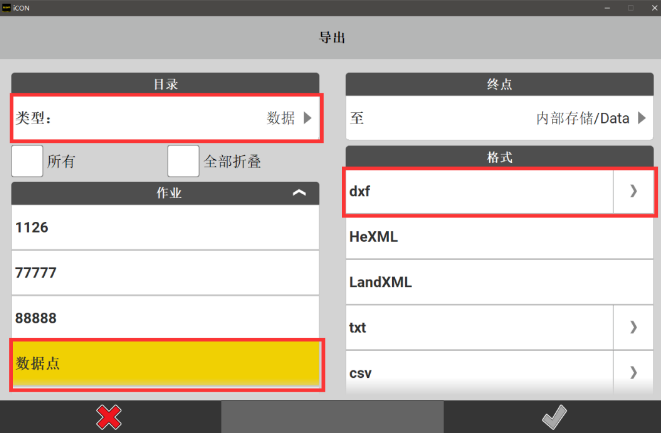

3、將測量的數據直接導出DXF格式文件。

4、將徠卡iCB70全站儀導出的DXF文件導入到徠卡CAD中。
5、根據現場在徠卡iCB70中使用的編碼信息,可以快速識別出地物,并快速進行圖形繪制。
6、徠卡CAD也支持導入外部三維模型數據進行三維竣工圖繪制,一次導入之后可以一直保留在徠卡CAD符號庫中。

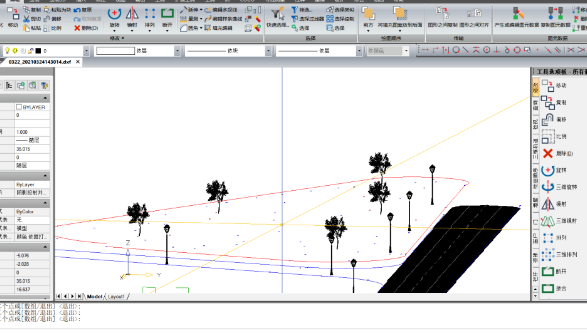

7、根據外業測繪的編碼信息,將道路、路燈、樹木等地物進行繪制,最終成圖。

四、 方案總結
徠卡iCB70全站儀具有1″的測角精度,1mm的測距精度,完全可以滿足竣工測量的精度需求。
徠卡iCB70全站儀支持邊測邊繪,測量現場就可以將很多地物繪制成圖,減少內業的工作量,并減少因為遺忘而導致的繪圖錯誤。
徠卡iCB70全站儀采用棱鏡和免棱鏡結合的方式進行測量,效率大大提高。
徠卡CAD支持多種數據格式,徠卡iCB70全站儀測量的數據可以無縫銜接進入徠卡CAD,方便快捷。
徠卡CAD支持導入外部三維符號進行圖形繪制,繪圖更加快速直觀。
徠卡CAD一次付費,終身使用,滿足客戶正版軟件需求。
