千巡翼X1間讓航測效率加倍提升
千巡翼X1間讓航測效率加倍提升
隨著“實景三維中國建設”的不斷深化以及數字化生產管理的應用發展,現階段園區、學校、住宅小區、工廠等進行數字化三維重建的需求日益增長。這類需求往往面積不大,意味著項目的成本控制較為嚴格,但是同時作業環境復雜,而且對數據質量要求高,因此,非常適合利用小型多旋翼無人機進行數據采集作業。
千巡翼X1,軸距不到38厘米,免基站、免像控,是非常適合于這類小型項目的航測平臺。
以某園區傾斜攝影測量建模項目為例,千巡翼X1從飛行時間、起降點選擇、現場部署、數據傳輸、數據處理這5個環節全鏈路提升作業效率,作業時間減少40%,它是如何做到的?
1.作業現場:無縫銜接

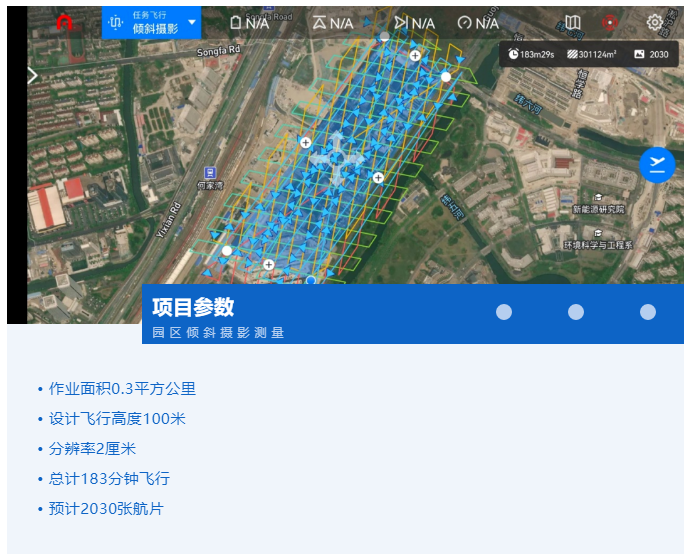

千巡翼X1的最長續航能力可達36分鐘,作業過程中,技術人員設計了15%返航電量作為安全冗余,總計有效航飛時間在25-30分鐘左右,183分鐘航線任務總計需要7-8架次的飛行。

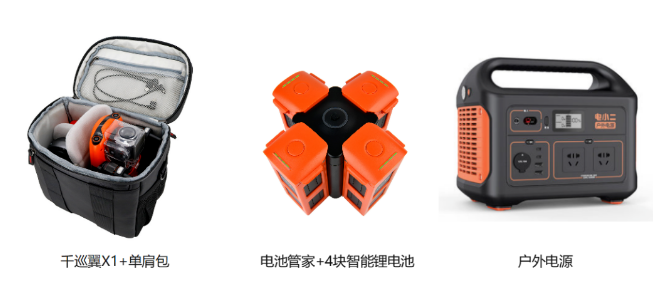

因此項目選用千巡翼X1無人機和電池管家與4塊智能鋰電池,配合戶外移動電源,即可實現電池?zé)o縫銜接續航能力。
2.起降點選擇:易如反掌

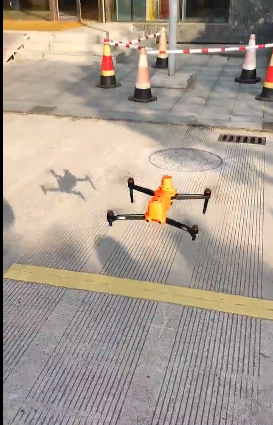

在選擇起降點階段,憑借千巡翼X1卓越的全向避障能力和長達9公里的控制半徑,可極大降低選點時間,在路邊、房頂、車頂,甚至在手中,都可以實現X1的安全起降,同時9公里的控制半徑,無需更換起降位置,一個地點完成全部測區覆蓋。
3.作業能力:免基站 免像控
在測區踏勘階段,無需布設GNSS基站,利用千巡翼X1內置的SDK級千尋知寸網絡RTK和千尋云跡網絡PPK解算,既保障了免像控的高精度,又節省GNSS基站成本,同時只需要布設3-4個像控檢查點即可保障數據成果的精度萬無一失。
4.數據處理模式:內外業同步

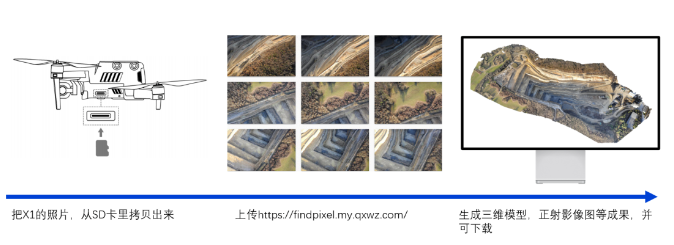

在外業完成航飛后,直接將外業數據上傳至FindPixel進行數據處理即可,千巡翼X1的單張影像在8MB左右,0.3平方公里總計產生2000張?jiān)加跋?,總?jì)16GB,如果利用5G熱點,不到15分鐘即可完成數據上傳,即便是使用4G網絡,總計50分鐘內也可完成數據上傳。通常,在從外業現場返回到辦公室的路上,即可完成全部數據的上傳。內業處理過程中,利用FindPixel的集群算力,2000張影像僅需2-3小時即可完成實景三維的成果生成。
5.整體效率:提升40%以上

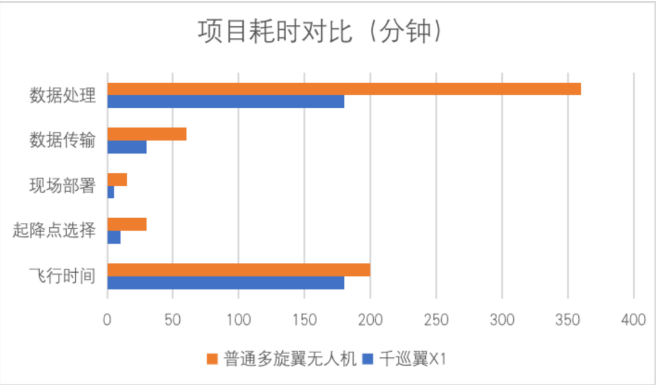

在本項目中,千巡翼X1僅用6個小時即完成從外業到內業的全部處理,而傳統的方法則至少需要10個小時以上,5個環節全鏈路控制作業效率。
飛行時間
千巡翼X1利用自身更長的續航能力,同樣的180分鐘航線任務,7-8架次即可完成飛行,普通的多旋翼則需要10個架次,雖然飛行時間都是180分鐘,但是額外的2個架次會將時間浪費在返航、出航、更換電池等操作上,因此,隨著任務體量增大,這項差距會越來越明顯。
起降點選擇
千巡翼X1幾乎不需要刻意選擇起降位置,只要在測區附近,人流量較少即可,而普通的多旋翼無人機,要考慮遮擋、控制半徑等條件,需要更長的時間來選擇作業位置。
現場部署
千巡翼X1無需GNSS基站來保障PPK解算,僅需要展開無人機,利用KML規劃航線即可,直接免除了現場部署的一個環節。
數據傳輸
千巡翼X1只需要向FindPixel上傳原始數據即可,無需內業人員下載,整理的環節,不僅無需各類網盤的會員,而且大幅度節省了數據傳輸?shù)暮臅r(shí)。
數據處理
千巡翼X1無需高性能的工作站或集群,而普通的作業模式不僅數據處理速度上難以與FindPixel比擬,額外的計算機和軟件采購成本也非常巨大。
通過這個小型項目實踐,證明千巡翼X1不僅在效率上遠超傳統的作業模式,而且綜合的使用成本更實現了全鏈路的壓縮節約,非常適合各類中小型項目的實施應用。
聲明:以上內容來源于網絡文章轉載,轉自千尋位置行業應用,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
